B737外部检查图示(一)
机组在每次飞行前都应该完成对飞机的外部检查，外部检查需要机组认真细致，风雨无阻。本文通过详尽图片向大家介绍了B737机型外部检查的流程和要求。
在机坪实施飞机外部检查时,飞行机组应当按照要求佩戴反光背心,在外界光线不足时应当使用足以满足照明所需的便携式照明器材。
每次飞行前机长,副驾驶,或机务必须核实飞机飞行状态满意,初始接收飞机的检查强调及增加:
RVSM外部标准检查项目、着陆灯光检查(涉及夜航的放行考虑)。
每一站位项目可以以任意顺序检查:
使用下列详细的检查路线检查:
●表面和结构清洁,无损坏,无丢失部件及无液体渗漏。

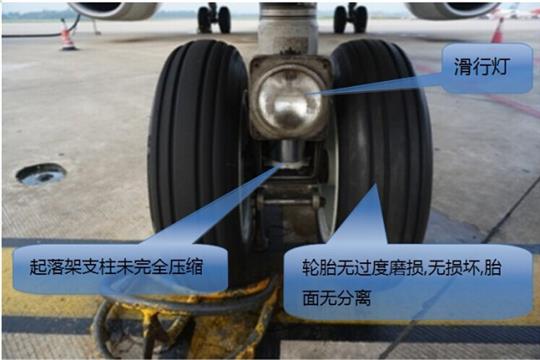

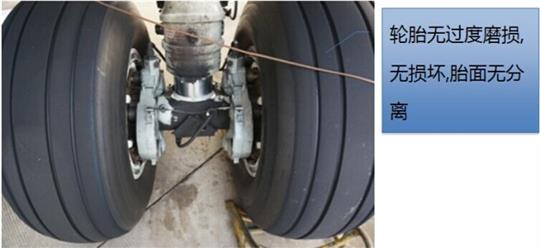

●轮胎无过度磨损,无损坏,胎面无分离。
●起落架支柱未完全压缩。

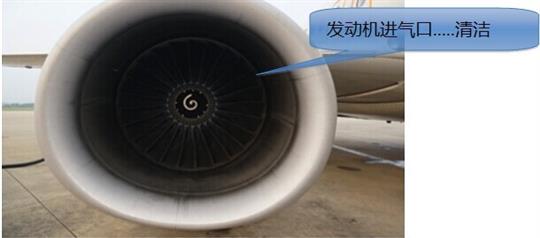

●发动机进气口和尾喷管清洁,接近口盖盖好,外部无损坏,并且反推收好。
●未使用的舱门和接近口盖闩好。
●探头、通风口和静压孔清洁并无损坏。

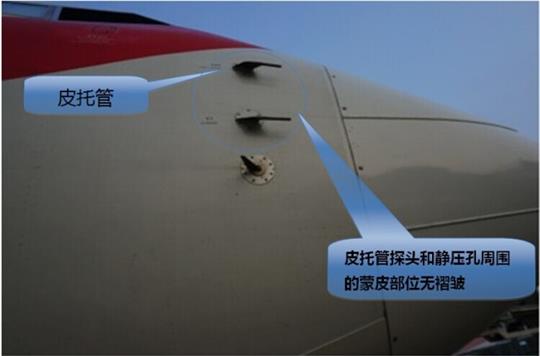

●皮托管探头和静压孔周围的蒙皮部位无褶皱。

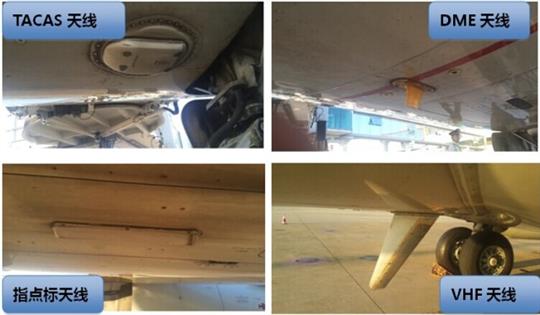

●天线无损坏。
●照明灯罩清洁无损坏。

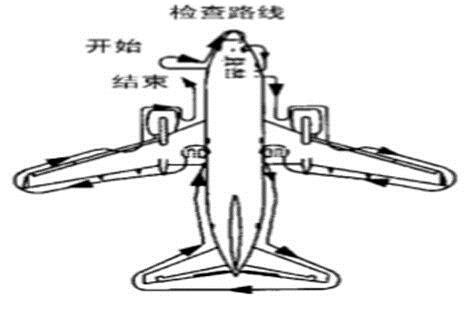

飞机外部检查路线：
左前机身

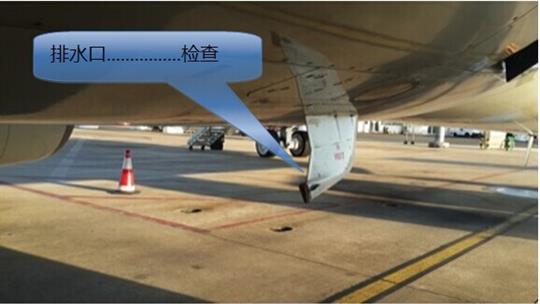

探头,传感器,静压孔,通风口和排水口(若适用)......检查
为满足RVSM运行:
皮托管......................................................3个
全温探头...................................................1 个
AOA.........................................................2 个
舱门和接近口盖(未使用的)....................................闩好
机头
雷达罩........................................................检查
导流带—固定完好

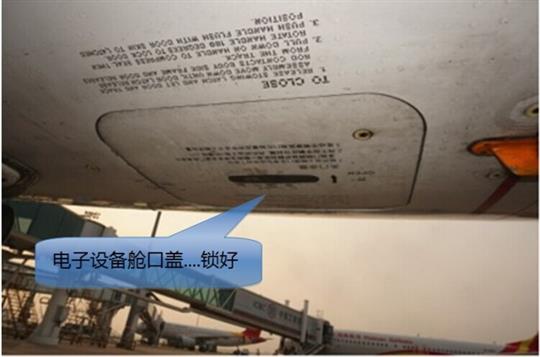

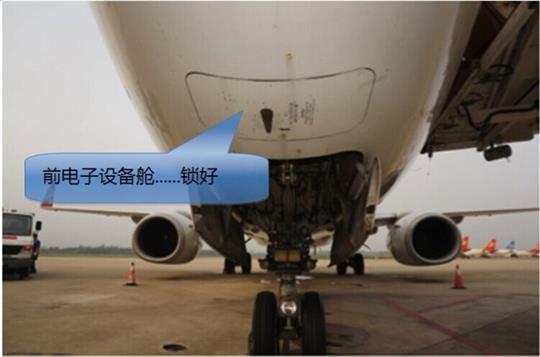

前电子设备舱和电子设备舱口盖...............锁好

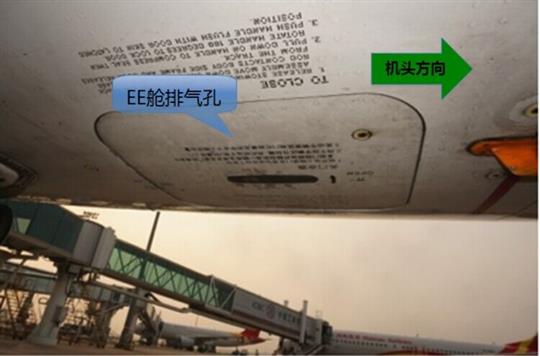

注:在外部检查过程中,飞行员应对机身下部的 EE 舱的排气孔气流进行检查。在地面,设备冷却风扇应该是工作的,为EE舱和驾驶舱内的CRT以及飞行仪表的黑匣子提供冷却。
当涉及夜航航段时:

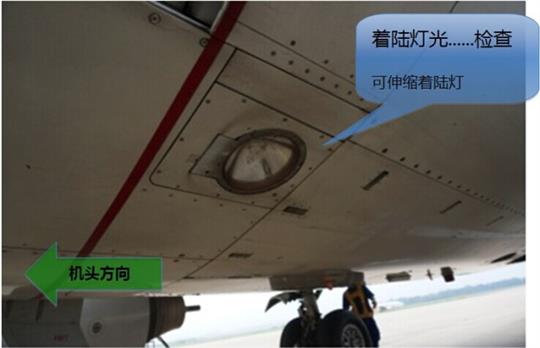

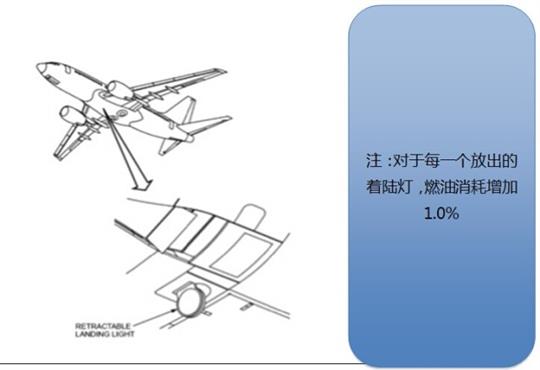

着陆灯光.......................................................检查
注:外部灯光的检查需要与驾驶舱内的机组或机务共同完成。

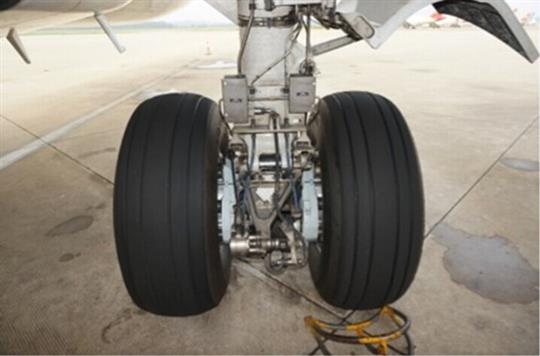

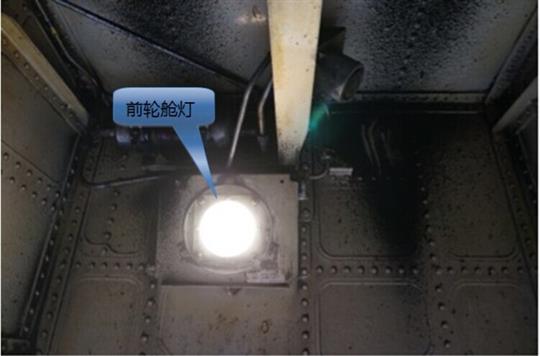

前轮舱
轮胎和机轮.................................................检查
外部灯光....................................................检查
起落架支柱和舱门........................................检查
前轮转弯组件..............................................检查

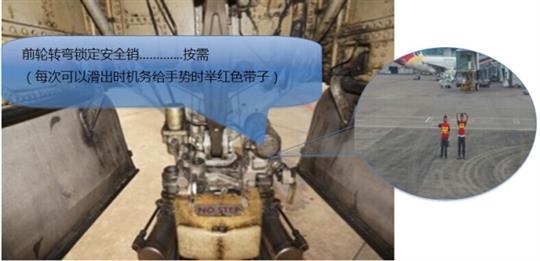

前轮转弯锁定安全销.....................................按需

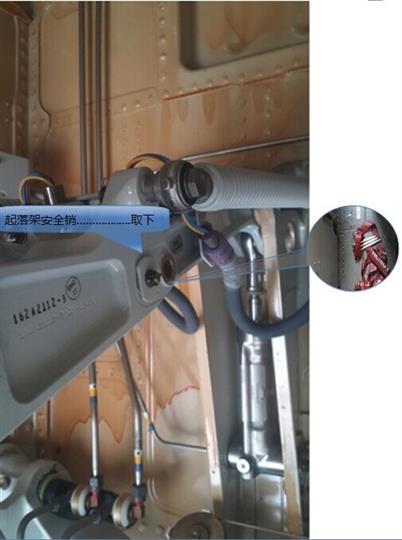

起落架安全销...............................................取下

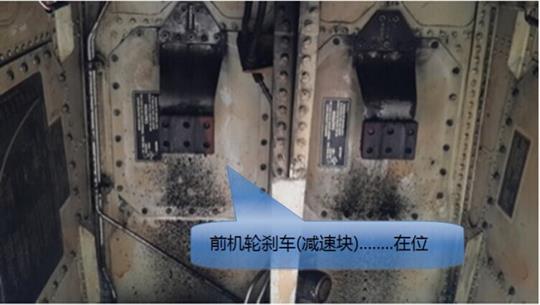

前机轮刹车(减速块)......................................在位
右前机身
探头,传感器,静压孔,通风口和排水口(若适用)......检查
氧气释压绿色指示片............................................在位
舱门和接近口盖(未使用的)....................................闩好
右翼根,空调组件和机身下部
冲压空气折流门............................................伸出
空调组件进气口和气源口盖.............................盖好
探头,传感器,静压孔,通风口和排水口(若适用).....检查
外部灯光.....................................................检查
前缘襟翼......................................................检查
2 号发动机

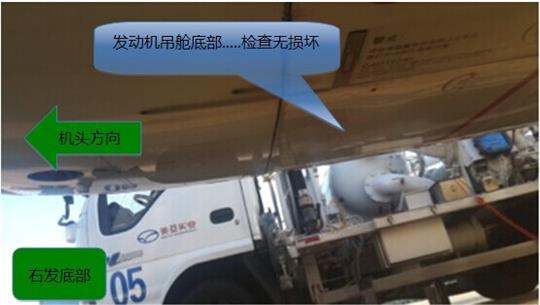

外部表面(包括吊舱底部)..............................检查无损坏
接近口盖...................................................闩好
探头,传感器,静压孔,通风口和排水口(若适用)......检查

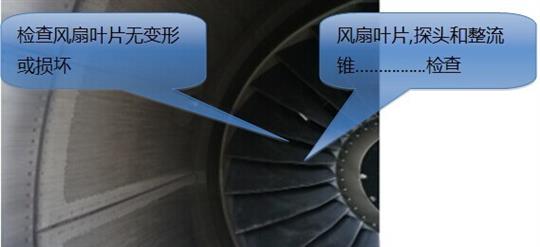

风扇叶片,探头和整流锥...................................检查
反推.............................................................收好
排气区域和尾喷管...........................................检查
B737外部检查图示(二)
右机翼和前缘
接近口盖......................................................闩好
前缘襟翼和缝翼.............................................检查
燃油油尺......................................................齐平并安全

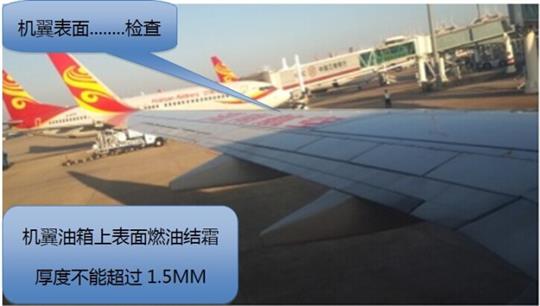

机翼表面......................................................检查
燃油箱通气口................................................检查

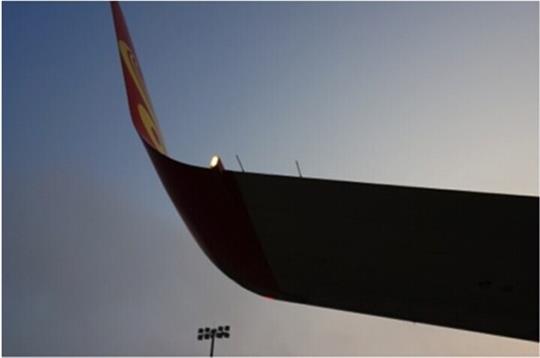

右翼尖和后缘

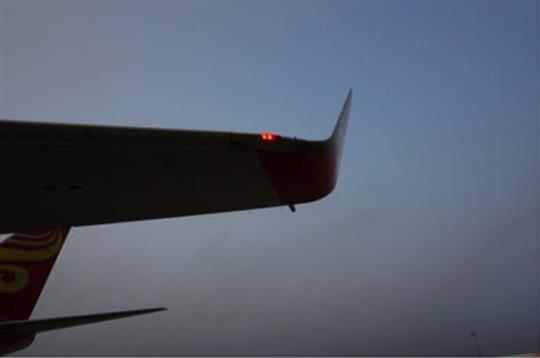

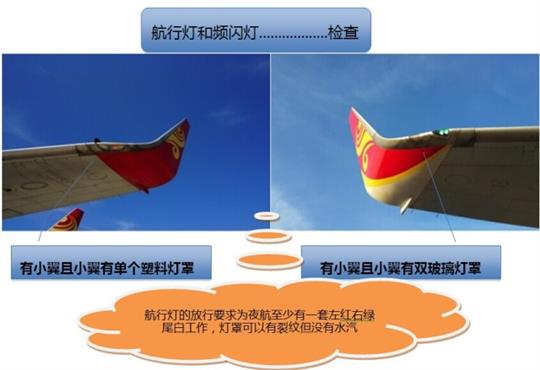

航行灯和频闪灯..............................................检查

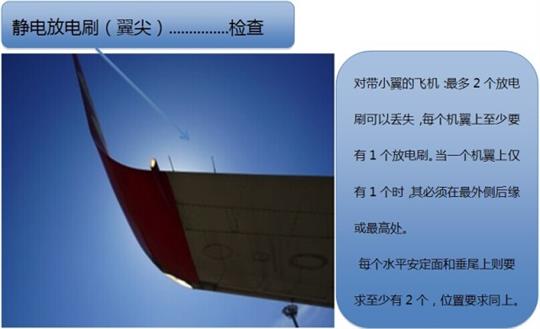

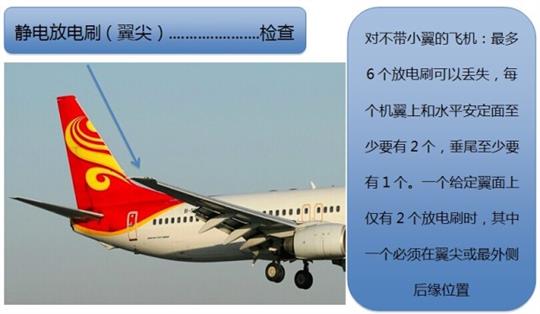

静电放电刷....................................................检查
副翼和后缘襟翼...............................................检查

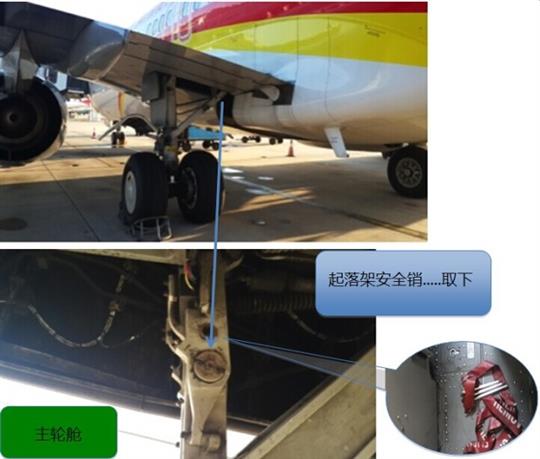

右主起落架
轮胎,刹车和机轮...................................................检查
根据需要核实轮挡在位。
如果设置停留刹车,刹车磨损指示器销必须超出标线。
起落架支柱,作动器和舱门.......................................检查
液压管线......................................................固定完好
起落架安全销......................................................取下
右主轮舱

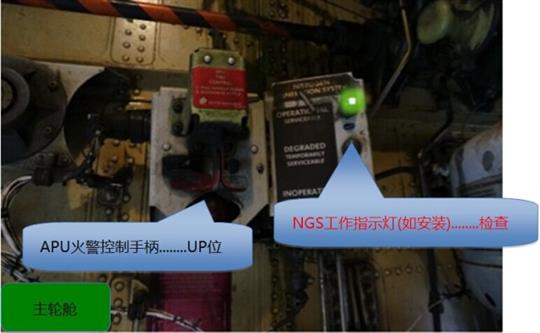

APU 火警控制手柄............................................UP 位
NGS 工作指示灯(如安装)....................................检查

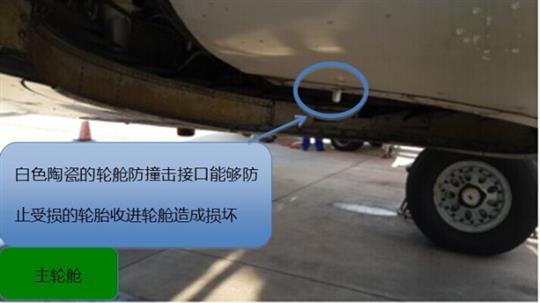

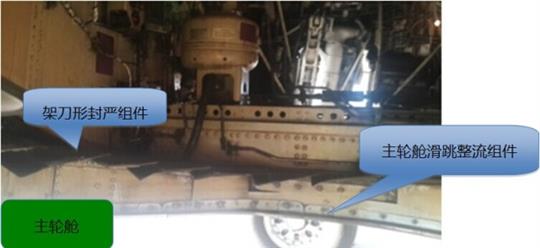

轮舱...............................................................检查

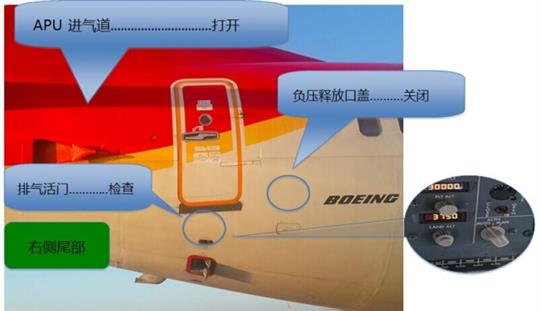

右后机身
舱门和接近口盖(未使用的).................................闩好
负压释放口盖..................................................关闭
排气活门........................................................检查
探头,传感器,静压孔,通风口和排水口(若适用)...检查
APU 进气道.....................................................打开
机尾
垂直安定面和方向舵.........................................检查

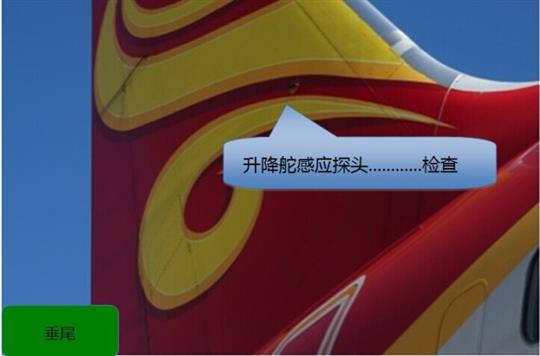

升降舵感应探头...............................................检查

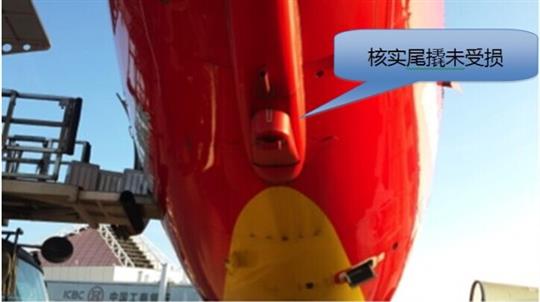

尾撬(如安装)...................................................检查
核实尾撬未受损。
水平安定面和升降舵..........................................检查

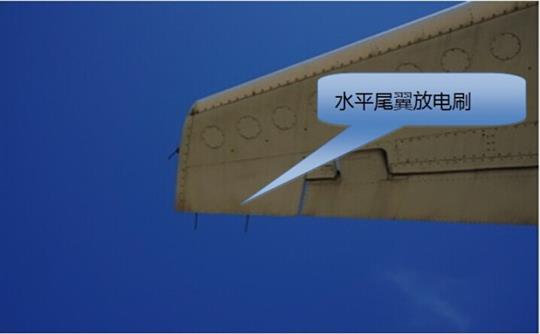

静电放电刷......................................................检查
频闪灯............................................................检查
APU 冷却空气进口和排气口................................检查
左后机身
舱门和接近口盖(未使用的)...............................闩好
探头,传感器,静压孔,通风口和排水口(若适用)...检查
左主起落架
轮胎,刹车和机轮..............................................检查
根据需要核实轮挡在位。

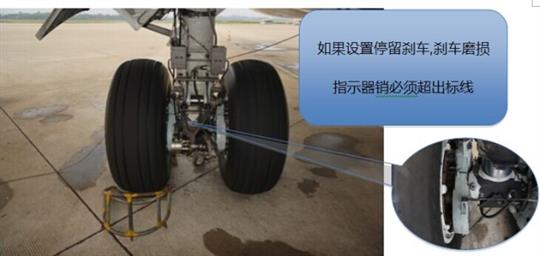

如果设置停留刹车,刹车磨损指示器销必须超出标线。
起落架支柱,作动筒和舱门...................................检查
液压管线.........................................................固定完好
起落架安全销...................................................取下

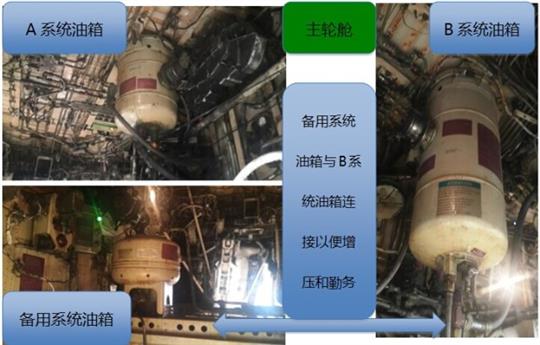

左主轮舱

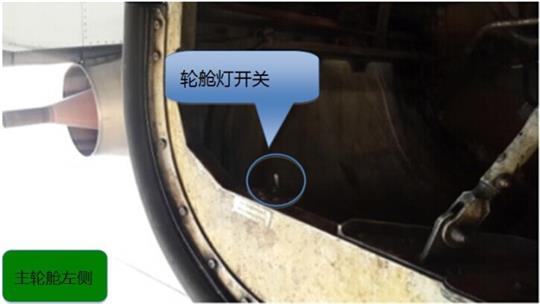

轮舱..............................................................检查

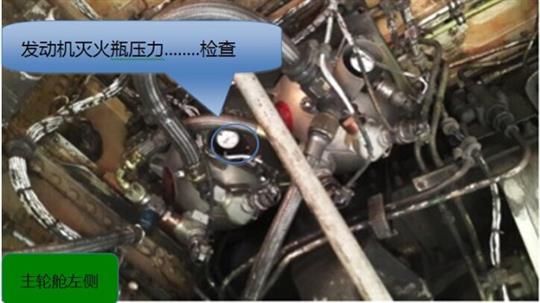

发动机灭火瓶压力............................................检查
副翼和后缘襟翼..................................................检查
静电放电刷........................................................检查
航行灯和频闪灯..................................................检查

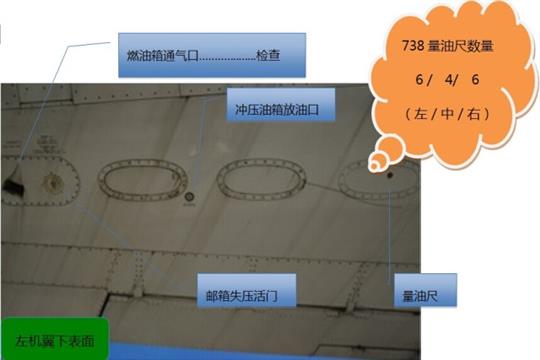

左机翼和前缘

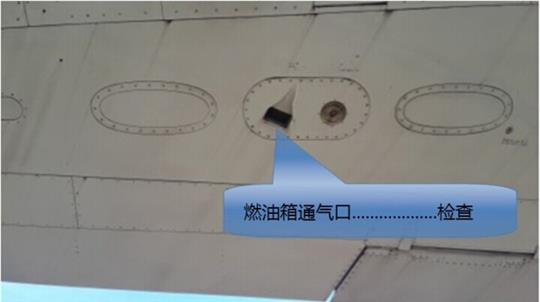

燃油箱通气口..............................................检查
机翼表面.....................................................检查

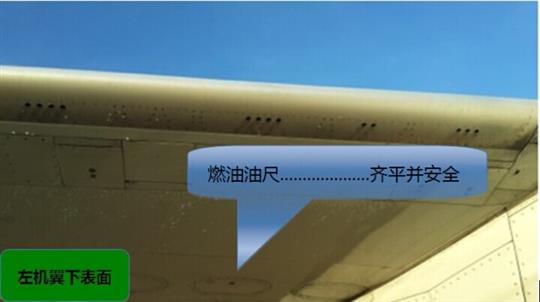

燃油油尺.....................................................齐平并安全
前缘襟翼和缝翼............................................检查
接近口盖......................................................闩好
1 号发动机
排气区域和尾喷管..........................................检查
反推.............................................................收好
风扇叶片,探头和整流锥....................................检查
探头,传感器,静压孔,通风口和排水口(若适用)...检查

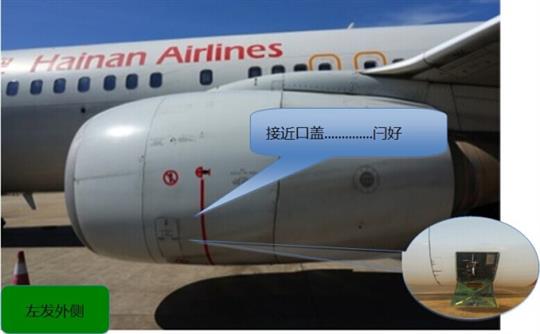

接近口盖........................................................闩好
外部表面(包括吊舱底部)..............................检查无损坏
左翼根,空调组件和机身下部
前缘襟翼............................................................检查
探头,传感器,静压孔,通风口和排水口(若适用)...检查
外部灯光............................................................检查
空调组件和气源接近口盖.......................................盖好
冲压空气折流门...................................................伸出
外部检查和大部分飞行程序一样，对于专业的飞行员而言，不是技术问题，而是责任心问题。只要我们专研技术，多一些细心，就一定能够保障飞行安全。
